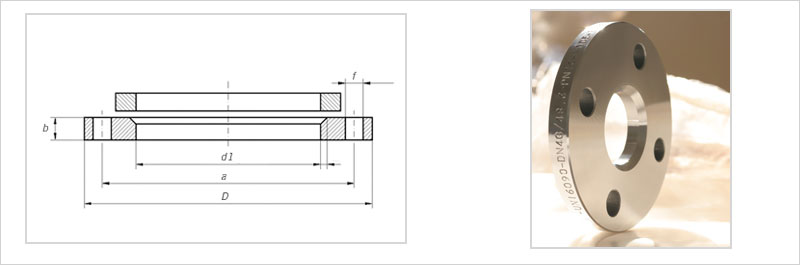

DIN Norm

Pipe			Flange					Screws			Weight of a flange (7,85 Kg/dm3)
Rated Diameter	d1		D	d6	b	k	e	Number	Thread	d2	Kg
Rated Diameter	ISO Series 1	DIN Series 2	D	d6	b	k	e	Number	Thread	d2	Kg
15	-	20	95	22	14	65	3	4	M 12	14	0,689
15	21,3	-	95	24	14	65	3	4	M 12	14	0,689
20	-	25	105	28	14	75	3	4	M 12	14	0,806
20	26,9	-	105	30	14	75	3	4	M 12	14	0,806
25	-	30	115	33	16	85	4	4	M 12	14	1,11
25	33,7	-	115	36	16	85	4	4	M 12	14	1,11
32	-	38	140	42	16	100	4	4	M 16	18	1,64
32	42,4	-	140	46	16	100	4	4	M 16	18	1,64
40	-	44,5	150	50	16	110	4	4	M 16	18	1,86
40	48,3	-	150	54	16	110	4	4	M 16	18	1,86
50	-	57	165	62	16	125	5	4	M 16	18	2,2
50	60,3	-	165	65	16	125	5	4	M 16	18	2,2
65	76,1	-	185	81	16	145	5	4	M 16	18	2,62
80	88,9	-	200	94	18	160	5	8	M 16	18	3,32
100	-	108	220	113	18	180	5	8	M 16	18	3,67
100	114,3	-	220	119	18	180	5	8	M 16	18	3,67
125	-	133	250	138	18	210	5	8	M 16	18	4,54
125	139,7	-	250	145	18	210	5	8	M 16	18	4,54
150	-	159	285	164	18	240	5	8	M 20	22	5,6
150	168,3	-	285	173	18	240	5	8	M 20	22	5,6
200	219,1	-	340	225	20	295	5	8	M 20	22	7,46
250	-	267	395	273	22	350	5	12	M 20	22	10,3
250	273	-	395	279	22	350	5	12	M 20	22	10,3
300	323,9	-	445	329	26	400	5	12	M 20	22	14
350	355,6	-	505	362	28	460	6	16	M 20	22	18,5
350	-	368	505	374	28	460	6	16	M 20	22	18,5
400	406,4	-	565	413	32	515	6	16	M 24	26	25
400	-	419	565	426	32	515	6	16	M 24	26	25
(450)	457	-	615	467	38	565	6	20	M 24	26	30,6
500	508	-	670	517	38	620	6	20	M 24	26	37
600	610	-	780	618	44	725	7	20	M 27	30	56,3
700	711	-	895	721	50	840	7	24	M 27	30	80,4
800	813	-	1015	824	56	950	7	24	M 30	33	113,2
