UNI Norm



PLATE

WELDING NECK

THREADED

BLIND


UNI 2284 PN40

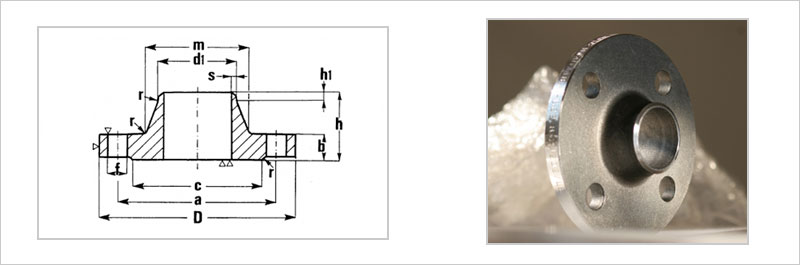

Directions for the designation d1 a b D f h h1 m r s Number of holes Threading
of the screws		 Weight*
Rated
Diameter		 External diameter
of the pipe 		Kg
15 20 21 65 16 95 14 38 6 30 4 2,5 4 M 12 0,83
21,3 22,5 32 0,83
20 25 26 75 18 105 14 40 6 38 4 2,5 4 M 12 1,15
26,9 28 40 1,15
25 30 31 85 18 115 14 40 6 42 4 2,8 4 M 12 1,39
33,7 34,5 46 1,38
32 38 39 100 18 140 18 42 6 52 6 3 4 M 16 2,03
42,4 43,5 56 2,01
40 44,5 45,5 110 18 150 18 45 7 60 6 3 4 M 16 2,35
48,3 49,5 64 2,33
50 57 58 125 20 165 18 48 8 72 6 3,5 4 M 16 3,11
60,3 61,5 75 3.08
65 76,1 77 145 22 185 18 52 10 90 6 3,5 8 M 16 3,95
80 88,9 90 160 24 200 18 58 12 105 8 3,7 8 M 16 4,98
100 108 109 190 24 235 22 65 12 128 8 3,7 8 M 20 6,85
114,3 115,5 134 6,70
125 133 134 220 26 270 25 68 12 155 8 4 8 M 22 9,42
139,7 141 162 9,20
150 159 161 250 28 300 25 75 12 182 10 5 8 M 22 12,4
168,3 170,5 192 12,0
175 193,7 195,5 295 32 350 30 82 15 218 10 5,5 12 M 27 17,6
200 219,1 221 320 34 375 30 88 16 244 12 5,5 12 M 27 20,8
250 267 269 385 38 450 33 105 18 298 12 6,5 12 M 30 34,3
273 275 306 33,8
300 323,9 326 450 42 515 33 115 18 362 12 7,3 16 M 30 47,4
350 355,6 357,5 510 46 580 36 125 20 408 12 8 16 M 33 69,0
368 370 65,0
400 406,4 408,5 585 50 660 39 135 20 462 12 9 16 M 36 x 3 96,5
419 421 91,6
450 457,2 459 610 50 685 39 135 20 500 12 9 20 M 36 x 3 91,6
500 508 510 670 52 755 42 140 20 562 12 10 20 M 39 x 3 117
* The weight is approximate and calculated on base 7.85 Kg/dm3
